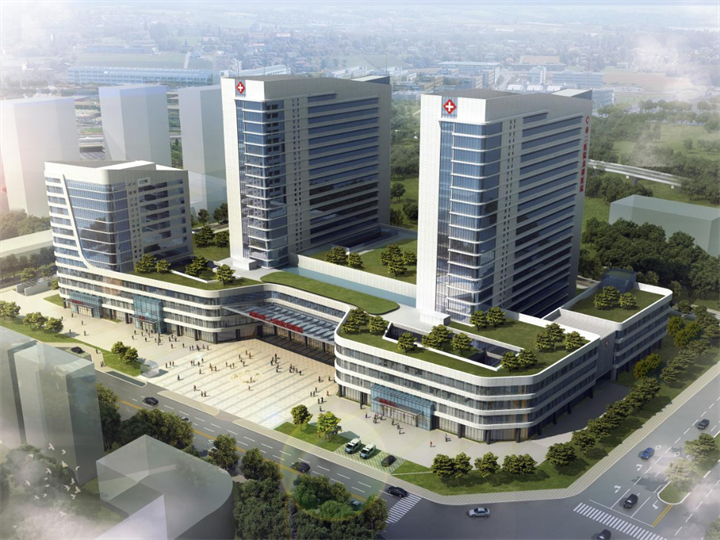

成都市第二人民医院龙潭医院是集医疗、教学、康复和预防保健为一体的国家三级甲等医院。项目总用地面40107.56平方米,总建筑面177343.23平方米,其中地上部分121153.23平方米,地下部分56190.00平方米,地上建筑高度为77.95米。机电工程涉及建筑给水排水及采暖系统、电气系统、通风与空调系统、电梯安装等机电专业。
机电工程特点
项目机电工程专业功能完善,系统齐全,管线错综复杂;机电安装工程量大、设备多、智能化程度高;医院净化区域多,业主自行采购的设备多,与专业分包或设备供应厂家配合工作量大;医院建设环保要求较多,相关区域细节要求高等特点。
机电工程难点
项目涉及机电专业多,体量大,管线密集,机房内设备多,综合管线排布难度大;人防深井泵安装在地下管井内约150m处,操作空间狭窄,施工难度大;管井空间狭小,内设两根DN500和两根DN350冷却水大管道,管道竖向垂直高度为92.8m,施工难度大;地下室负三层空调机房内设6台冷水机组,最大单台尺寸为5m×2.8m×2.729m,最大单台重量为9.8吨,吊装转运难度大;机电专业齐全,系统接口多,调试复杂等重难点。
机电工程技术亮点
基于BIM的管线综合技术运用
本项目为大型医疗综合体项目机电工程专业众多,功能复杂,对综合管线排布要求高,各专业交叉作业频繁。通过BIM技术,完成了综合管线布置、洞口预留、机房深化设计、施工工序模拟、可视化交底等应用,项目首次运用了公司颁布的《华西安装公司BIM技术“三结合”实施管理办法》的管理模式,使BIM工程师、项目管理人员、劳务作业人员, BIM三维模型、二维设计图、施工现场实际情况两个方面都做到了三结合,提高了项目的管理水平。项目荣获了四川省第三届“李冰奖-开明杯”BIM大赛二等奖、华西集团2018年度BIM技术技能劳动竞赛二等奖。
人防深井泵的安装
由于深井泵安设在地下近150m处,井深度为320m,造成泵悬空在井的中部,除承受自身管段水压力外,还要承受其下方的管重、管内水重及泵体重量(约3吨荷载的拉力)。且人防室内净空高度为3.6m,除去预埋吊钩、吊装葫芦、吊具空间高度及吊板高度后,可供泵管吊装下井的净空间高度就不足3m,考虑操作,只能采用每节2.7m的泵管长度,并采用人工吊装方式。
采取了悬垂式免支架承重管道(段)、无松动螺母、深井泵不锈钢防晃弹夹具、井口泵管承重固定防滑夹具等技术措施,解决了管道在低空间内的吊装、管道自负重状态下的安装及防滑落,水泵吊装及运行时与井壁防碰撞措施,垂悬状态下管道法兰焊接处承重及法兰螺栓的防滑丝等问题。《综合建筑人防室内深井泵管的安装结构》于2019年获得国家实用新型专利。
高层建筑大口径管道伸缩补偿的施工
本工程设置了两套空调循环冷却水系统,冷却塔位于第二住院部的屋面,机房位于地下室负三层,共有2根DN500和2根DN350冷却水管道,管道竖向垂直高度为92.8m。为了确保冷却水系统平稳运行及建筑结构的安全性,根据设计图纸对管道荷载进行受力分析计算,并经成都市建筑设计研究院建筑结构专业、暖通专业的设计人员确定后,采用L型自然补偿方式,在每根冷却水管道立管底部弯头处,设置承重固定支架,其余立管段设置导向支架,水平管段设置承重支架,并增设专用承重结构梁。根据冷却水横管的布置走向在地下室负三层梁上埋设预埋件,同时在-1F、2F、4F、6F、9F、12F、15F、18F楼层井道内设置限位导向支架。
解决了现有技术中高层建筑大口径竖向立管道的自然补偿结构重量过大、难以承载的问题。《高层建筑大口径竖向立管道的自然补偿结构》于2019年获得了国家实用新型专利。
项目示意图预览

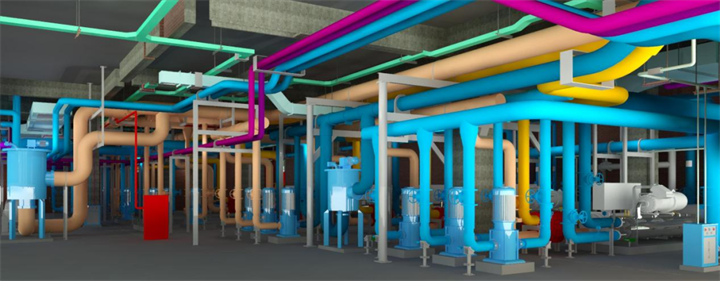

(BIM 效果图1)

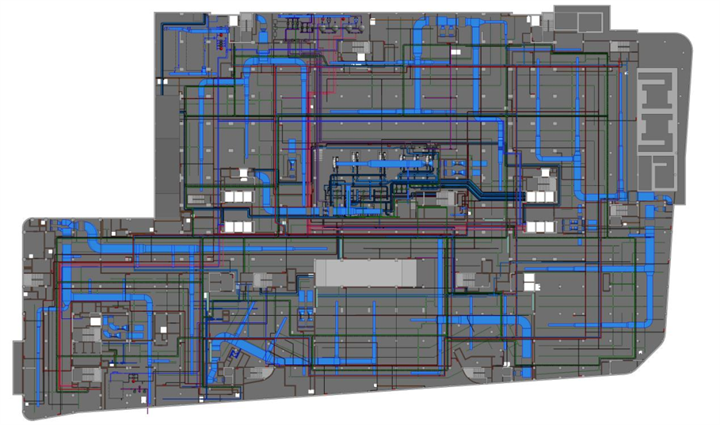

(BIM 效果图2)
(BIM 效果图3)

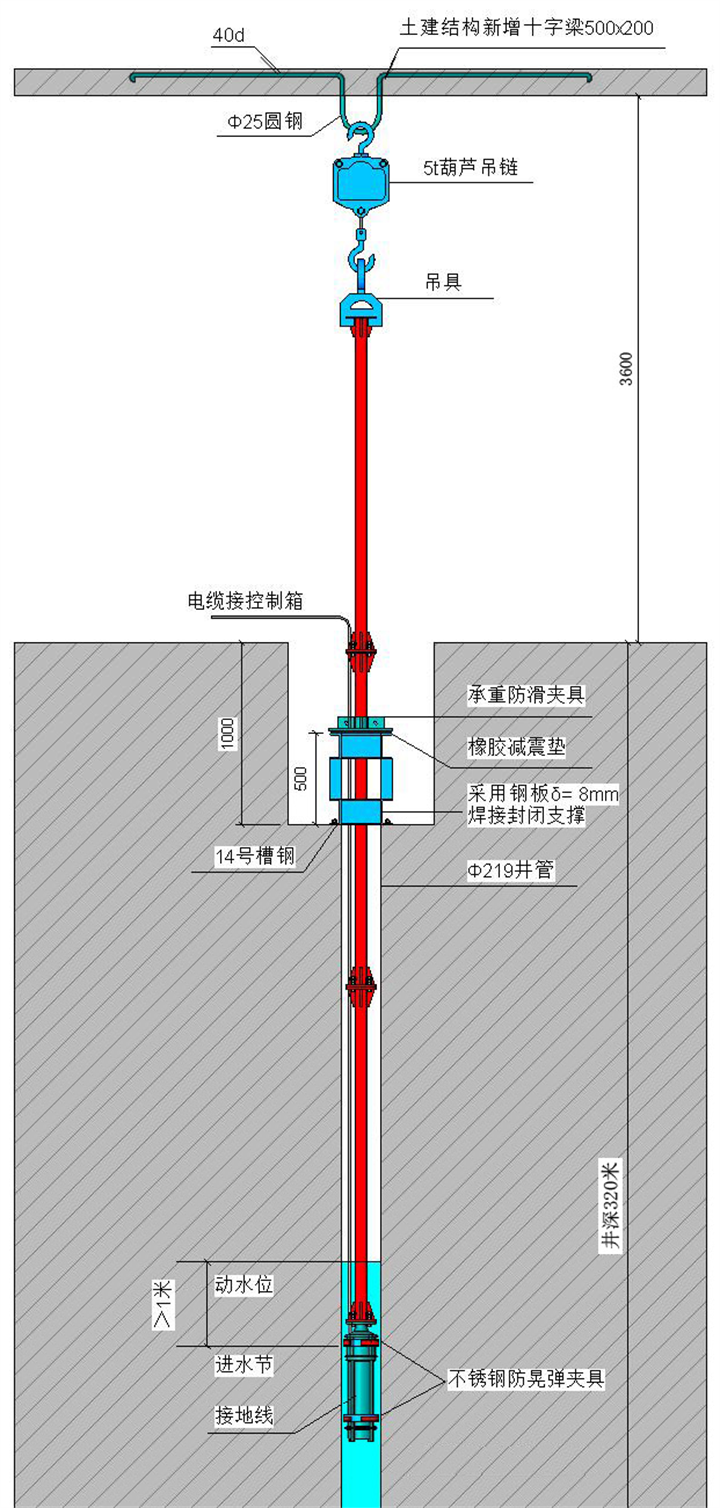

(人防深井泵的安装图示)

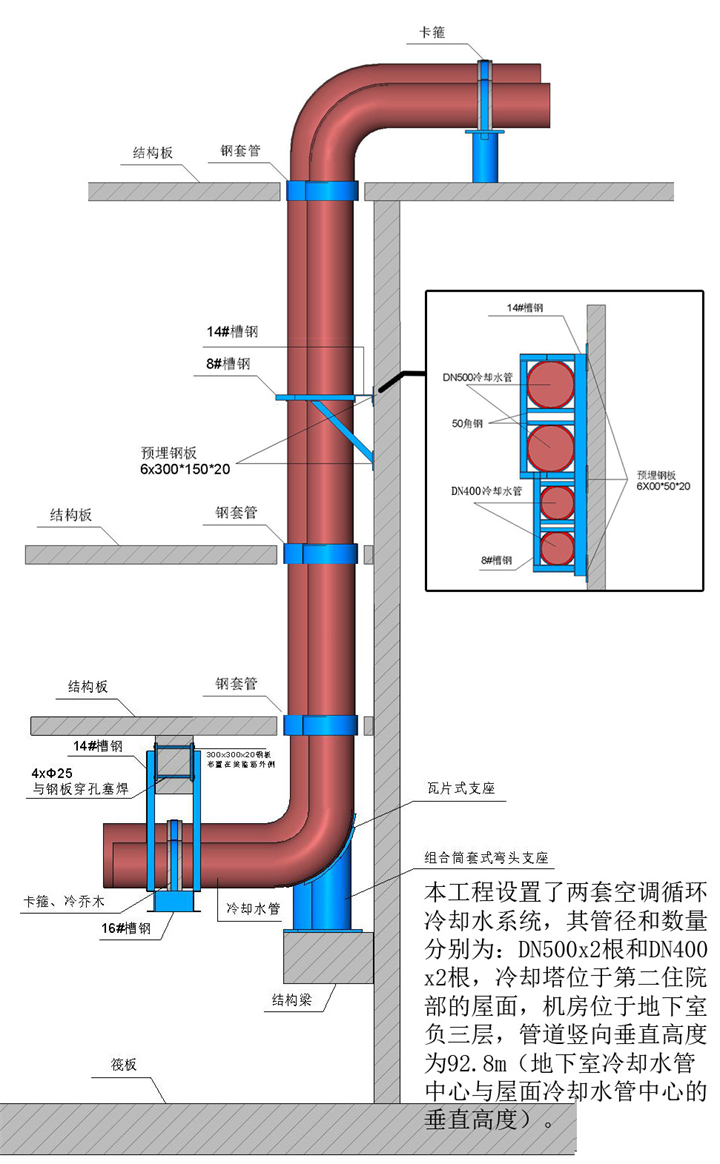

(高层建筑大口径管道伸缩补偿的施工图示)
(文:郑云德 刘施娅 图:工程技术部/安全环保部)
